Contoare de energie electrica trifazate electronice cu tarif diferentiat si curba de sarcina

Informatii generale

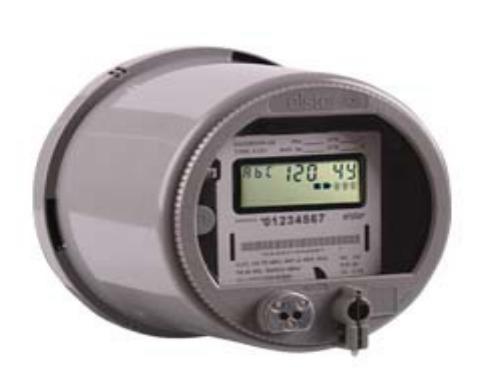

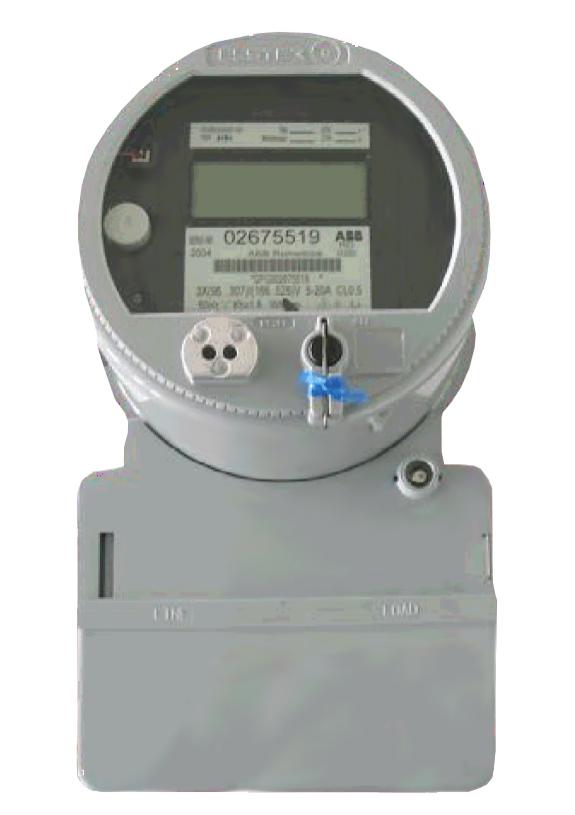

Contoarele statice trifazate ALPHA ® Power+ produse de Elster Rometrics masoara energia si puterea electrica activa si reactiva fiind destinate segmentului de consumatori industriali si companiilor de producere, transport si distributie a energiei electrice. ALPHA ® Power+ este realizat in tehnologia de masurare patentata ALPHA® validata prin cele cateva milioane de unitati instalate, are un domeniul larg al tensiunii si curentului de masura si inregistreaza pe mai multe tarife. Contorul valideaza automat corectitudinea conexiunii de masurare de la borne, realizeaza monitorizarea calitatii energiei electrice si permite inregistrarea curbei de sarcina si citirea datelor de la distanta.

Caracteristici de baza

• Clasa de exactitate 0.2S, 0,5S pentru energie activa
• Domeniu extins de tensiuni de masura
• Domeniu extins de curenti de masura, pana la 200A la aceeasi clasa de exactitate
• Masurarea completa in cele 4 cadrane
• 4 tarife de energie si putere
• Masurarea puterii active, reactive
• Verificarea corectitudinii montarii in circuitul de masura
• Afisarea marimilor de instrumentatie
• Lista de evenimente – stocarea tuturor evenimentelor cu marcarea datei si orei la care au aparut

Optiuni

• Pana la 4 canale de curba de sarcina
• Afisarea energiei reactive in 4 cadrane
• Monitorizarea calitatii energiei
• Interfata electrica de comunicatie IME (interfata de modem extern), RS485 sau RS232
• Pana la 6 iesiri de relee
• Posibilitatea de blocare a programarii prin sigiliu fizic
• Varianta constructiva in carcasa metalica cu montare pe panou

Monitorizarea calitatii energiei
Daca aceasta optiune este activata, contorul ALPHA Power+ inregistreaza evenimente determinate de atingerea unor valori de prag predefinite de utilizator pentru tensiune, curent, factor de putere si distorsiunile armonice totale, 24 de ore pe zi.

Curba de sarcina si jurnalul de evenimente
Modulul electronic are o memorie disponibila pentru inregistrarea curbei de sarcina si a jurnalului de evenimente. Capacitatea de stocare a curbei de sarcina depinde de numarul de canale si marimea jurnalului de evenimente:

Un canal 141 zile la intervale de 15 minute

Patru canale 36 zile la intervale de 15 minute

Integritatea datelor din curba de sarcina nu depinde de baterie, curba de sarcina fiind memorata in memoria non-volatila EEPROM. Daca este activata capabilitatea de curba de sarcina, contorul Alpha Power + inregistreaza stampila de timp pentru urmatoarele evenimente:

• Caderi de tensiune;
• Modul test;
• Schimbarea de timp;
• Reset de putere;

Daca este activata capabilitatea “Monitorizarea calitatii energiei” (PQM), contorul inregistreaza stampila de timp pentru evenimentele continute de PQM.

Fisier descarcabil:

A2-Prospect.pdf
